Excel2007:ssä on kahden akselin kuvaajan toteuttaminen tehty edeltäjiään suoraviivaisemmaksi. Itse asiassa ratkaisu on miltei suora kopio OpenOfficen vastaavasta toiminnosta. Näin ollen jos osaa asian tehdä OO:lla, osaa sen myös Excel2007:llä.

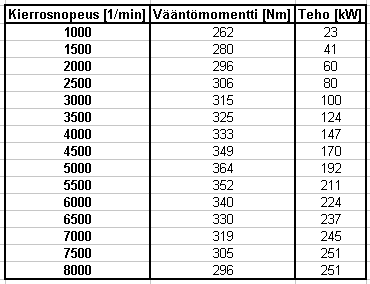

Alkutilanne on tämä:

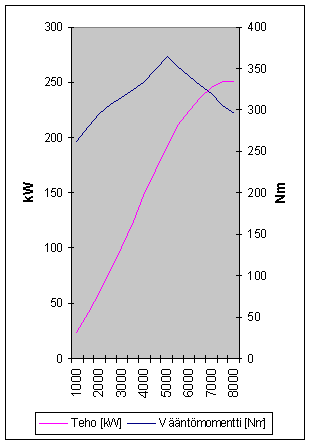

Tästä taulukosta halutaan seuraavanlainen kuva, jossa toisella akselilla on vääntömomentti ja toisella teho:

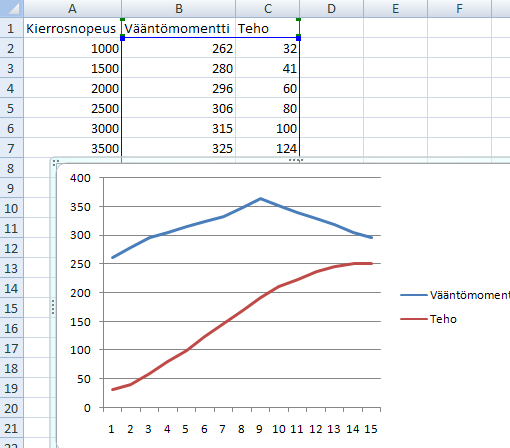

Aloitetaan luomalla tämän näköinen kuvaaja (valitaan vain teho ja vääntömomentti ja toteutetaan viivakuvaaja)

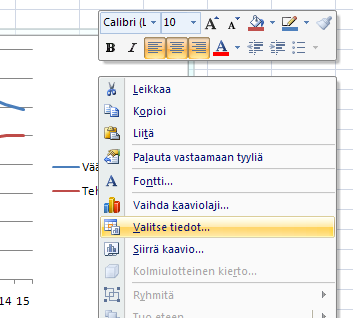

Seuraavaksi haetaan x-akselin tiedot. Klikataan kuvassa hiiren oikeanpuoleista näppäintä ja valitaan valitse tiedot. (Source Data):

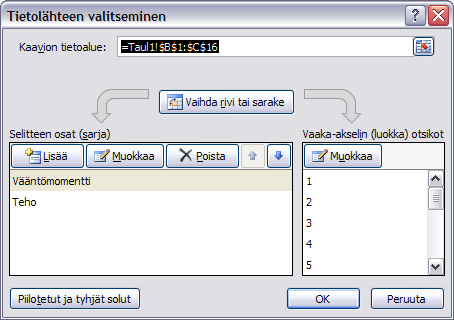

Oikeanpuoleista muokkaa-nappulaa painamalla päästään maalaamaan taulukosta luvut, jotka vastaavat x-akselin arvoja (vasemmanpuoleisin sarake). Hyväksytään ne, ja nyt meillä on x-akselilla oikeat arvot.

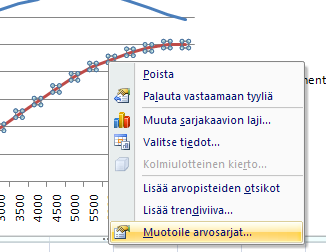

Nyt voidaankin lisätä toinen akseli. Valitaan toinen viivoista ja painetaan hiiren oikeanpuoleista nappulaa:

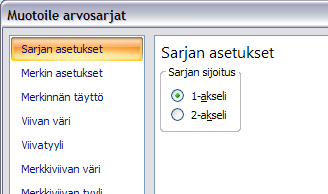

Täältä löytyykin heti ensimmäisestä valinnasta paikka, josta voidaan valita 2-akseli:

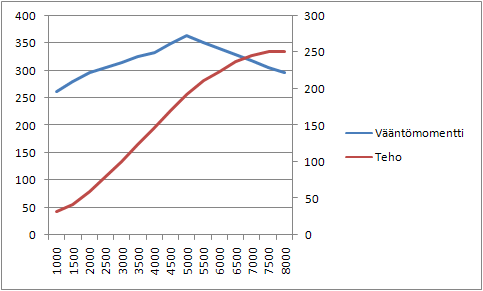

Ja nyt kuvaaja onkin valmis:
Luonnollisesti viivan valinta vaikuttaa siihen, kumpi asteikko kummalle puolelle tulee. Tässä nämä ovat sujuvasti nurinpäin alkuperäiseen kuvaan nähden, mutta idea toivon mukaan selvisi.
